Сравнительный анализ реабилитационных центров России и зарубежья

Страница 4

http://www.ggost.ru/doc_images/books/979/6083-9.gif

http://www.ggost.ru/doc_images/books/979/6083-10.gif

http://www.ggost.ru/doc_images/books/979/6083-10.gif

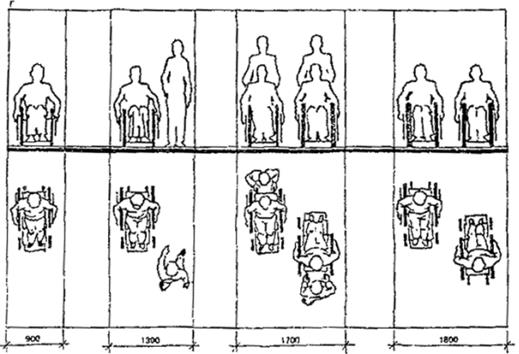

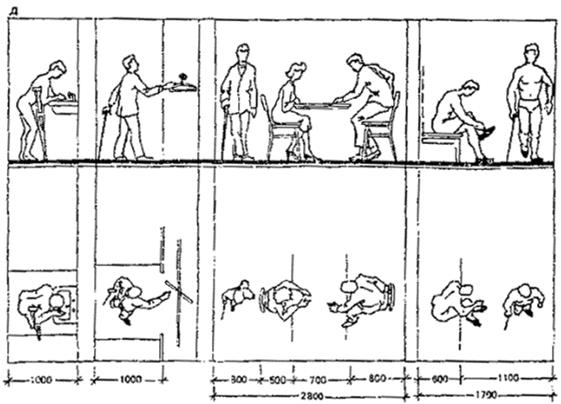

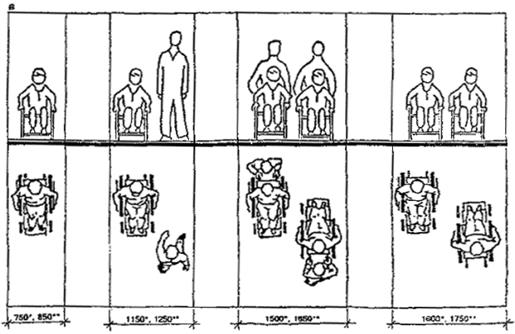

а - минимальная ширина прохода для детей 3-13 лет, пользующихся дополнительными приспособлениями при передвижении; б - то же, для подростков 13-18 лет; в - минимальная ширина прохода для детей 3-13 лет, пользующихся креслами-колясками; г - то же, для подростков 13-18 лет; д - минимальные габариты некоторых эргономических зон; * - для детей 3-7 лет; ** - для детей 7-13 лет

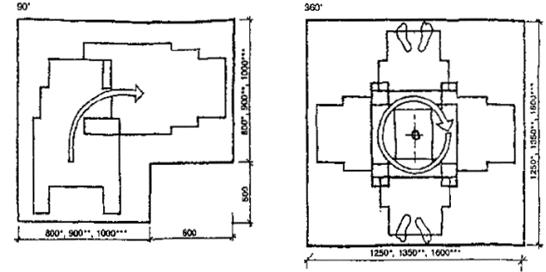

Необходимые габариты для разворота кресла-коляски

http://www.ggost.ru/doc_images/books/979/6083-11.gif

http://www.ggost.ru/doc_images/books/979/6083-11.gif

* - для детей до 7 лет; ** - для детей 7-13 лет; *** - для подростков 13-18 лет

Оборудование спален

http://www.ggost.ru/doc_images/books/979/6083-29.gifhttp://www.ggost.ru/doc_images/books/979/6083-30.gif

http://www.ggost.ru/doc_images/books/979/6083-21.gif

а - спальня для детей с нарушением слуха и зрения: 1 - тумба прикроватная; 2 - кровать детская; 3 - шкаф для одежды; 4 - стул; 5 – коврик б - спальня для детей с нарушением ОДА: 1 - кровать детская специальная; 2 - полка настенная; 3 - кресло-коляска; 4 - ходилки; 5 - поручни; 6 – тумбочка в - спальня дошкольной группы на 10 детей 1 - кровать детская; 2 - стул детский; 3 - стул воспитателя; 4 - шкаф для белья; 5 - шкаф для индивидуальных комплектов одежды

Реабилитационные помещения медицинского назначения

http://www.ggost.ru/doc_images/books/979/6083-42.gif

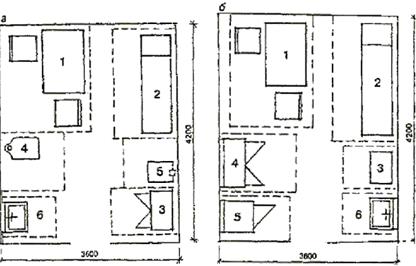

а - медицинская комната: 1 - рабочее место врача (медсестры); 2 - кушетка медицинская; 3 - шкаф для одежды персонала; 4 - весы медицинские; 5 - ростомер; 6 – умывальник б - процедурный кабинет: 1 - рабочее место процедурной медсестры; 2 - кушетка медицинская; 3 - стол инструментальный; 4 - шкаф для медикаментов; 5 - холодильник бытовой электрический; 6 - умывальник

http://www.ggost.ru/doc_images/books/979/6083-43.gif

http://www.ggost.ru/doc_images/books/979/6083-44.gif

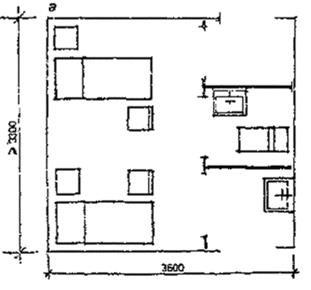

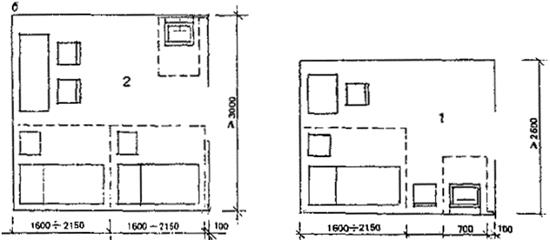

а - двухместная палата-бокс; б - палаты изолятора (1 - одноместная, 2 - двухместная)

http://www.ggost.ru/doc_images/books/979/6083-45.gif

а - водолечебница: 1 - ванна процедурная; 2 - кушетка медицинская; 3 - кресло; 4 - шкаф медицинский; 5 - тумбочка прикроватная; 6 - рабочее место врача; 7 - стул рабочий б - физиотерапевтический кабинет: 1 - рабочее место процедурной медсестры; 2 - зона размещения стационарных аппаратов для УФ- и теплового облучения; 3 - зона размещения переносных портативных аппаратов для электрофореза, УВЧ-, УЗИ-терапии, теплолечения (лампа «Соллюкс» и т. д.; 4 - зона отдыха после процедур; в - комната подготовки процедур

http://www.ggost.ru/doc_images/books/979/6083-46.gifhttp://www.ggost.ru/doc_images/books/979/6083-47.gif

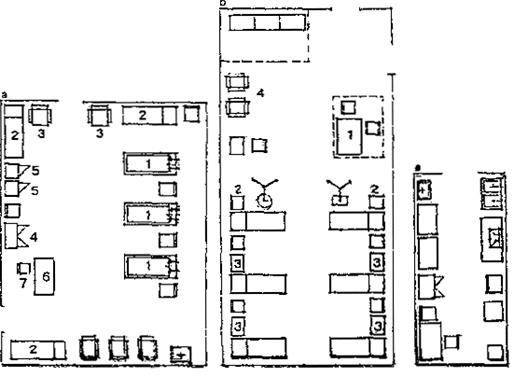

а - кабинет для подводного массажа: 1 - массажная ванна; 2 - раздевальная - комната отдыха; 3 - туалетная; 4 - кушетка медицинская; 5 - рабочее место процедурной медсестры; 6 - аппарат передвижной для подводного массажа; 7 - шкаф медицинский; 8 - стеллаж универсальный б - зал лечебной физкультуры: 1 - рабочее место персонала; 2 - массажная кушетка; 3 - зона для занятий гимнастикой; 4 - брусья; 5 - шведская стенка; 6 - гимнастический комплекс; 7 - маты гимнастические; 8 - зона размещений индивидуальных тренажеров и пр. оборудования; 9 - маячная установка для УФ-облучения группы детей
