В крайнем пролете, помимо сетки С-1, поперек плиты дополнительно раскатываем сетку С-2.
Для расчета плиты выделяем полосу шириной 1 м. В первом приближении принимаю арматуру В500 диаметром 6 мм.
.
Определяем требуемую площадь арматуры:
По сортаменту подбираем диаметр арматуры и количество стержней: n=4 стержней арматуры В500 диаметром d=3 мм, для которых .
Принимаем шаг стержней конструктивно 200 мм.
Рабочие стержни раскладываем поперек плиты.
Продольные стержни подбираем конструктивно: стержни арматуры В500 диаметром d=3 мм с шагом 300 мм.
Окончательно принимаем сетку С-2: .

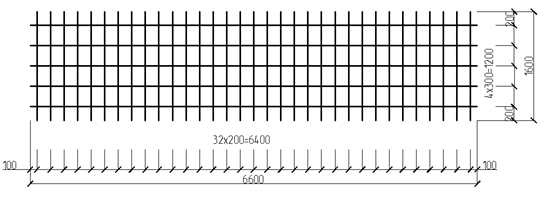

Рис. 10 «Сетка С-2»
Проверка прочности плиты в стадии монтажа
Расчетная схема – однопролетная двухконсольная балка с равномерно распределенной нагрузкой от собственной массы плиты Необходимо проверить прочность плиты в местах расположения пе ...
Расчет продольной арматуры
Диафрагма, изгибаясь под действием нагрузок сверху, вовлекает в работу прилегающие части плиты. Сечение становится не прямоугольным, а тавровым. Нейтральная линия, которая отличае ...
