Организация земляных и бетонных работ

Страница 6

По технологии производства работ на подаче бетона могут применяться как рельсовые, так и самоходные краны. Наша задача подобрать два возможных варианта комплектов машин на бетонировании фундаментов. После экономического сравнения этих вариантов к производству работ принимается вариант с минимальными удельно-приведенными затратами.

Определяем вылет стрелы Z при подаче бетона в самую удаленную точку.

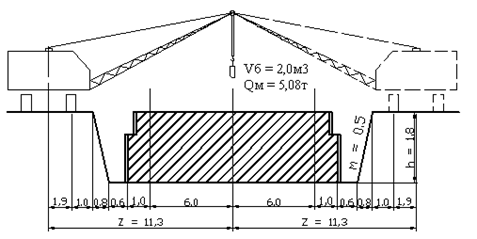

Рис.9. Определение вылета стрелы самоходного крана

Вылет Zм–17,65 м.

Если вылет меньше 20 м, рекомендуется принимать рельсовый кран «нулевик» МСК 3-5/20.

На mах вылете кран поднимает 3т.

Из табл.3 выбираем бадью объемом 1,0 м3, монтажной массой 2,55 т

(Vб = 1,0 м3; Qм = 2,55 т).

При вылете более 20 м для подачи бетона рекомендуется принять кран башенный со стрелой 25 м КБ-306 грузоподъемностью 5–8 т.

Выбираем бадью (табл. 3) с Qм до 5 т.(Vб = 1,5 м3; Qм =3,77 т).

Пример. Выбор самоходного крана.

Определяем максимальный вылет самоходного крана (с учетом работы крана с двух сторон).

Рис. 10. Определение вылета стрелы рельсового крана

Определив вылет, необходимо выбрать бадью (бадьи выбираем разные: если с рельсовым краном, принимаем Vб = 1,0 м3, с самоходным принимаем Vб = 1,5 м3). Определив вылет Zм и приняв объем бадьи Vб с монтажной массой Qм подбираем по справочным данным необходимый кран, который на вылете Zм может поднять Qм (т).

Выбраны краны:

1. Рельсовый (марка).

2. Самоходный (марка).

При бетонировании фундаментов выбранные краны работают в комплекте с автотранспортом, доставляющим бетонную смесь на строительную площадку. Выбор автотранспорта по грузоподъемности для доставки бетонной смеси на площадку зависит от емкости принятых бадей при расчете QM. На площадке должно быть минимум две бадьи, которые устанавливаются вплотную на щит (из металла). Вместимость кузова самосвала (бетоновоза) должна быть кратна вместимости двух принятых бадей (м3)

Примеры:

1. Для работы с рельсовым краном принята бадья V = 1,5 м3.Для заполнения двух бадей необходимо доставить 3,0 м3 бетонной смеси массой 6,3 т (при = 2,1 т/м3). Отсюда грузоподъемность самосвала должна быть не менее 6,3 т. Подбираем марку автосамосвала необходимой грузоподъемности (прил. 9).

2. Для работы с самоходным краном принята бадья V = 1,0 м3, аналогично требуемая грузоподъемность самосвала должна быть не менее 4,2 т. Выбираем марку самосвала необходимой грузоподъемности (см. прил. 9).

Далее необходимо рассчитать количество автотранспорта в смену для доставки бетонной смеси при соблюдении заданного темпа бетонирования. Определяется количество самосвалов N по формуле

,

где − общий объем бетона, м3; − объемный вес бетонной смеси (2,1 т/м3); − расстояние доставки бетонной смеси, км; −количество смен, в течение которых должно быть проведено бетонирование; −полезная работа, выполняемая одним самосвалом,т-км.

Нормативные сроки , в течение которых должно быть проведено бетонирование заданного объема, определяется по формуле

,

где Hвр – норма времени на бетонирование 1м3 бетона, чел-ч (ЕНиР сборник 4); р – количество бетонщиков в звене.

Полезная работа одного самосвала при доставке бетонной смеси определяется по формуле

,

где q − грузоподъемность автосамосвала; − коэффициент использования грузоподъемности; п − число рейсов самосвала в смену,

,
