Расчет стойки фахверка.

Страница 3

Проверим устойчивость стержня верхней части колонны из плоскости действия момента:

.

Так как и отсутствуют ослабления в верхней части сечения, то расчет на прочность выполнять не требуется

Учитывая, что

– то постановка поперечных ребер не требуется.

Компоновка и расчет базы стойки фахверка

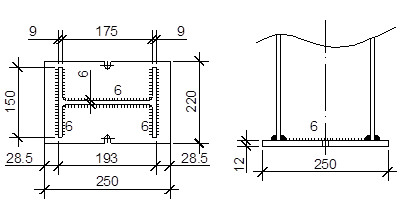

Рис. 2.35 База колонны

Класс бетона В15. Rb=8,5 Мпа.

По таблице 50* СНиП II-23–81* для конструкций третьей группы в климатическом районе II5 принимаем сталь С235.

По таблице 51 СНиП II-23–81* для стали С235 принимаем .

Определим расчетное продольное усилие в колонне:

;

где k – учитывает собственный вес фахверка.

Определяем требуемую площадь плиты

Ширину базы принимаем

Принимаю .

Принимаю конструктивно .

Опорное давление фундамента:

Определяем изгибающие моменты в отсеках 1,2

В первом отсеке:

Так как , то

Во втором отсеке – консольный участок:

По наибольшему из двух моментов найдем толщину плиты:

Принимаю tпл=12 мм.

Для принятой толщины плиты , условие свариваемости соблюдено.

Согласно принятой конструкции колонна приваривается к плите.

По таблице 55 СНиП II-23–81* для 3 группы, района II5 и стали С235 принимаем полуавтоматическую сварку в среде углекислого газа (ГОСТ 8050–85) и сварочную проволоку

Св-08Г2С.

По таблице 56 для проволоки Св-08Г2С принимаем .

Принимаем диаметр проволоки 1,2 мм. Следовательно, по таблице 54 СНиП II-23–81* принимаем .

Определяем расчетное сечение углового шва:

;

.

Расчет ведем по металлу шва.

Определим по конструктивным требованиям максимальный катет шва:

Страницы: 1 2 3 4
