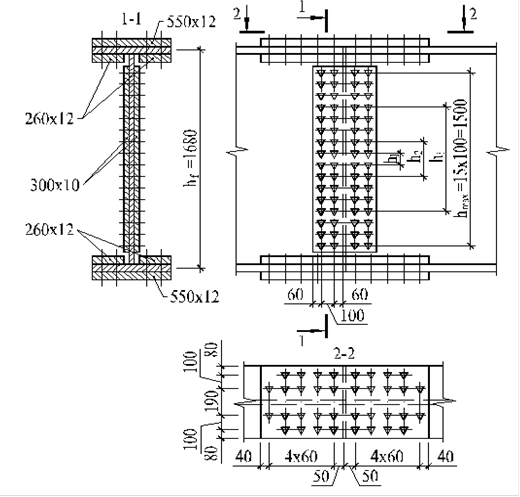

Рисунок 14 – Схема монтажного стыка на высокопрочных болтах
Принимаем болты диаметром 20 мм из стали 40Х «Селект», отверстия диаметром 23 мм. Тогда
кН/см2, Abn = 2,45 см2. Способ подготовки поверхности - газопламенный без консервации, способ регулирования натяжения - по углу поворота гайки. Для этих условий коэффициент трения μ = 0,42, регулятор натяжения gh =1,02. Тогдаращетное усилие на один болт
Qbh=
= 0,7×110×2,45×0,42/1,02 = 77,7 кН.
Стык поясов перекрываем накладками из стали С245 сечением 550×12 с наружной и 2×260×12 с внутренней стороны поясов. При этом суммарная площадь сечения накладок
см2, что несколько больше площади сечения поясов.
Усилие в поясах
кН.
Требуемое количество болтов в стыке поясов
Принимаем 18 болтов. Ставим их, как показано на рис. 14, в соответствии с требованиями
Стык стенки перекрываем парными накладками из листа t =10 мм. Болты ставим в двух вертикальных рядах с каждой стороны стыка на расстоянии в ряду a=100 мм (максимально допустимое расстояние
мм. Число болтов в ряду 16 шт.
мм. Момент, приходящийся на стенку, равен
кН×м;
Проверяем прочность болтового соединения на сдвиг
кН.
