Расчёт сборного железобетонного ригеля

Страница 1

Агр=62

Вес ригеля G=вhLγжб=0,3

qp= gpгр+Gриг /Lγf=5,76

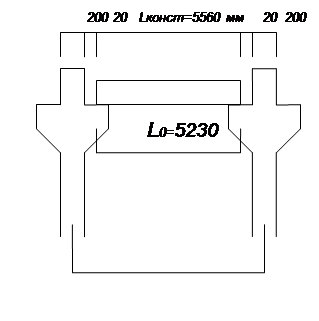

Определение размеров ригеля.

Lконстр=6000–2

L0=Lконстр-2оп/2=

5560–2

Выбор материалов.

Бетон класса В25

Арматура класса А-III

Расчётные характеристики:

Rв=Rв (табл)γв2=14,50,9=13.05 мпа

Rв=Rвt(табл)в2=1,05

Rs=365 мпа ()

Расчёт по нормальному сечению.

h0=h-a=60–5=55 см

Определяем коэффициент А0

А0=Mmax/Rвh02=135,0913,052=0,114

Сравниваем А0 и А0max

Т.к. А0=0,114А0max=0,422 армирование одиночное.

Определяем коэффициенты.

η(А0=0,114)=0,940

ε (А0=0,114)=0,121

Определяем высоту сжатой зоны х

Х=εh0=0,11955=6,66 см

Требуемая площадь рабочей арматуры

Аsтр=Мmax/Rsηh0=100/3657,16 см2

3-lll с Аs=7,63 см2

ds=18A-lll dsw=5Bp-l

ds1=8A-lll

Расчёт по наклонному сечению.

Проверяем условия образования наклонных трещин.

QmaxQвt

Qвt=0,6Rвtвh0=.

Т.к. Qmax=103,32 кнQвt=93,65 кн наклонные трещины образуются.

Определяем шаг поперечных стержней.

Sswоп=20 см

Sswcp=45 см

Sswmax=1, 5вt02/Qmax=

=1,52/103,32=124,5 см

Определяем усилие на единицу длины поперечного сечения.

qsw=AswiRsw/Sswоп=0,196/20=0,76 кн/см.

Страницы: 1 2 3 4
