Расчет прочности нормального сечения балки покрытия

Расчетное опасное сечение находится на расстоянии равном приблизительно 0,37 lo.

Принимаем а’=3 см; аsp=8 см;

Бетон В25, арматура АIII, преднапрягаемая арматура АV

Определение площади сечения напрягаемой арматуры

Определяем граничное значение относительной высоты сжатой зоны бетона ξR (см. ф. 25 п.3,12). В этой формуле

γв2=0,9; σsp=(0,6÷0,8)Rs,ser=0,7*785=550 МПа ;

для упрощения

∆σsp=0.

sSR=RS+400-sSsp-Dssp=680+400-550-0=530 МПа

w=a-0,008*Rb=0,85-0,008*13,05=0,75

Кроме этого определяем

Определяем необходимость постановки арматуры в сжатой зоне А’S по расчету (из предельного условия ξ=ξR ):

Т.к.A’Sтреб.< A’Smin , то A’Sтреб.=A’Smin=4,52 см2 (4 Ø12 АIII);.

Принимаем

A’S факт=4,52 см2 (4 Ø12 АIII)

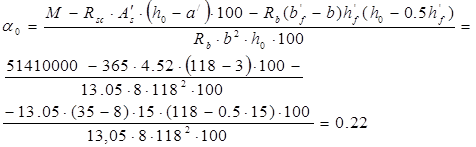

Определяем положение нейтральной оси в расчетном сечении : если

то нейтральная ось находится в ребре, тогда

0,22≤ aR=0,4 à x=

Коэффициент γs6 определяется по п. 3,13. (формула 27), принимаем

Фактическое значение Аsp принимают по сортаменту .

Aspфакт7,64см2 (4 Ø 18 А-V)

Арматуру размещают в нижней полке балки с учетом конструктивных требований п.5.5 и 5.12., и назначают размеры нижнего пояса балки. При этом без перерасчета уточняют значения a и ho .

Проверка прочности балки по нормальному сечению

Нейтральная ось проходит в полке, если

,

тогда высота сжатой зоны бетона определяется

,

Несущая способность сечения (Нсм)

прочность сечения обеспечена.
