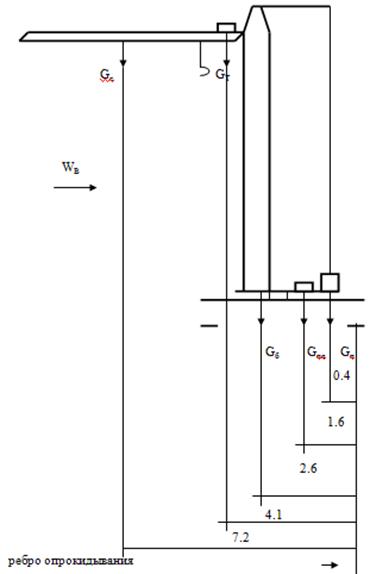

При проверке собственной устойчивости рассматриваем кран при минимальном вылете и снятом грузе, при ветровой нагрузке неработающего состояния, действующей в сторону опрокидывания.
Коэффициент собственной устойчивости:
Рис. 20
К2 = МǴ / МB́ > = 1.15 ;
где МB́ – момент ветровой нагрузки нерабочего состояния, действующей на наветренную площадь перпендикулярно ребру опрокидывания и параллельно плоскости, на которой установлен кран;
МǴ – момент, создаваемый силой тяжести частей крана и противовеса относительно ребра опрокидывания, кгс·м.;
МǴ = Gс ·7.2 +Gт · 4.1 + Gб ·2.6 + Gпл ·1.6+Gп· 0.4;
МǴ = 450·7.2+160·4.1+664·2.6+1800·1.6+8000·0.4 = 11702 кгс·м;
МВ ́ = WВ·d = 99·6 = 594 кгс ·м;
где: WВ – сила давления ветра, действующего перпендикулярно ребру опрокидывания и параллельно плоскости, на которой установлен кран, при давлении ветра нерабочего состояния gвн = 45 кгс / м2;
К2 = 11702 / 594 = 19.7 > 1.15;
Собственная устойчивость крана обеспечена.

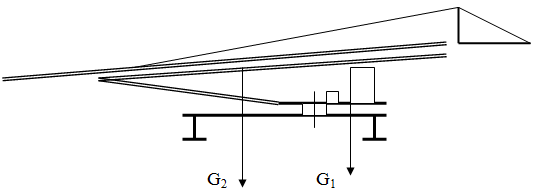

Устойчивость крана при монтаже.
Перед началом монтажа крана его необходимо установить на выносные опоры.
При этом центр тяжести неподвижных частей крана G1 и центр тяжести поднимаемых частей G2 находятся внутри опорного контура, что обеспечивает устойчивость крана при монтаже.
Рис. 21
