Расчёт искусственного освещения БЩУ

Во всех помещениях электростанции выполнено освещение в соответствии с нормами СниП 23-05-95 «Естественное и искусственное освещение». Осуществлен выбор типа источников света, размещение светильников, определена необходимая освещенность

Правильно устроенное искусственное освещение позволяет повысить производительность труда на 20%, исключить утомление и повреждение зрения.

В данной работе рассматривается определение параметров системы освещения помещения блочного щита управления (БЩУ), которые обеспечат необходимые по нормам [23] условия труда.

Исходные данные:

Блочный щит управления(БЩУ).

Размеры БЩУ: длина а=15 м, ширина b=10 м, высота Нп=3 м.

Окраска стен - светлые тона, потолка - белая краска.

Поверхность, над которой нормируется освещённость, расположена горизонтально на высоте Нрп=0,8 м от пола, а её площадь составляет Sпр=25 м2. Характеристика зрительной работы:

минимальный размер объекта различения 0,5 мм;

контраст - средний, фон - средний;

напряжённая зрительная работа выполняется непрерывно.

Расстояние, на котором находится объект от глаз работающего - 0,5 м.

Повышенного травматизма нет.

Пребывание людей - постоянное.

Источник света - люминесцентные лампы.

Высота подвеса светильников над уровнем пола Нподв=2,8 м. Напряжение в сети 220 В.

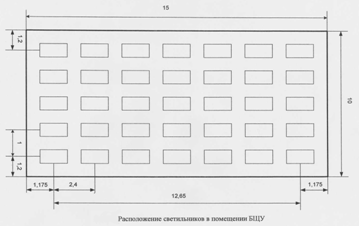

Рис. 8.1

Рабочие места у стен отсутствуют.

Система освещения. Выбираем экономически выгодную комбинированную систему освещения (общее и местное освещение) с наиболее распространённым способом размещения светильников параллельными рядами.

Требуемая освещённость.

Определяется по СНиП 23-05-95 [23] или по. По характеру работ (минимальный размер объекта различения 0,5 мм), контрасту (средний), фону (средний) определим: характеристику зрительной работы - "средняя точность", разряд работы - 6, подразряд - "в". Для разряда 6в освещённость должна составлять Екомб=400, из которых общая ЕОбщ=200 лк.

С учётом повышения освещённости на одну ступень освещённость должна составлять Екомб=500, из которых Ен=Еобщ=300 лк.

Тип светильников.

Принимаем к установке светильники с люминесцентными лампами группы Д, типа ПВЛМ с двумя лампами (nл=2), которые можно применять для освещения производственных помещений [27]. Размеры светильника: длина - Lc=l 350 мм, ширина - 280 мм, высота - 180 мм. Светильники группы Д допускают наибольшее расстояние между ними и, следовательно, могут обеспечить необходимую равномерность освещения меньшим количеством светильников.

Для них расстояние между рядами светильников Lmp принимается по соотношению LMp/h=0,9÷1,3, а расстояние между светильниками в ряду LMC определяется из соотношения LMC/LC=0,5÷1,0, где h - высота подвеса светильника над рабочей поверхностью.

Принимаем: исполнение по пылезащите - полностью пылезащитное; конструктивное исполнение - корпус из стеклопластика с рассеивателем типа СТ (средней твёрдости) из поликарбоната; эксплуатационная группа светильников - 8 (СНиП 23-05-95).

Количество и расположение светильников.

Принимаем в первом приближении величину отношений LMp/h=l,2 и LMC/LC=0,7. Расстояния между светильниками по ширине и длине помещения составят:

Lмр=h∙1,2=2,0-1,2=2,4 м, LMC=LC∙0,7=1,35∙0,7=0,945≈1 м, где h=Нподв - Нрп=2,8-0,8=2,0 м, Lc=l,35 м – длина светильника.

Расстояние между светильниками и стенами по ширине и длине при отсутствии работ у стен задаются по формулам:

1ш=(0,4÷0,5)∙Lмр=0,5∙2,4=1,2 м, 1д=(0,4÷0,5)∙ Lмс=0,5∙1=0,5 м.

Определяем количество светильников по длине:

nд=(а-2∙1д+Lс)/(LMC+LC)=(15-2∙0,5+1,35)/(1+1,35)=6,53,

и по ширине помещения: nш=(b-2∙lш)/Lмр+1=(10-2∙1,2)/2,4+1=4,17.

Примем nд=7 и nш =5 шт., тогда общее количество светильников составит n=nд∙nш=7∙5=35шт.

Уточняем расстояния между краями светильников по длине и между их центрами по ширине:

Lмс=(а-2∙lд-Lс∙nд)/(nд-1)=(15-2*0,5-1,35*7)/(7-1)=0,758 м,

Lмр=(b-2-lш)/(nш-1)=(10-2∙1,2)/(5-1)=1,9 м.
