Расчет экскаваторного забоя

Движение экскаватора, при разработке траншей выполняется по оси с торцевой проходкой, следовательно, расстояние от оси хода экскаватора до кавальера должно быть не менее радиуса выгрузки экскаватора (Rвыгр). Для экскаватора ЭО – 4112А радиус выгрузки равен 10 м [4].

При разработке грунта торцевой проходкой необходимо определить максимальный радиус выгрузки (R) в отвал на бровку траншеи, и максимальную глубину копания. Для этого составляем схему поперечного сечения разреза выемки на максимальную глубину (рисунок 3).

Рисунок 3 – Схема выемки с односторонним отвалом грунта

Устанавливаем размеры кавальеров.

Требуемая площадь кавальеров, м2

Рисунок 4 – Схема выемки с односторонним отвалом грунта

; (11)

где – максимальная площадь траншеи для участка траншеи с откосами, м2,

– коэффициент, учитывающий первоначальное разрыхление грунта, для песка равен 1,1 по приложению 2[2].

– объемы обратной засыпки и отвозимого грунта, равные соответственно 31016,54 и 241,64 м3.

; (12)

м2.

где – максимальная рабочая отметка на участке траншеи с откосами равная 3,46 м.

м2.

Высота кавальера треугольной формы при условии односторонней засыпки равна

, (13)

м.

Ширина кавальера bo = 2ho, bo = 8,56 м

Радиус выгрузки экскаватора, м будет равен

; (14)

где В – ширина траншеи поверху, м;

B = b + 2hmax m; (15)

где b – ширина траншеи понизу в месте ее максимального заглубления, 1,460 м;

m – уклон откосов траншеи (для песков 1:1);

а – расстояние от бровки траншеи до подошвы кавальера, т.к. выполняем водопонижение, то принимаем, а ≥ 1,5;

B = 1,460 + 6,92 = 8,38 м,

м.

Экскаватор подобран верно.

Окончательно принимаем экскаватор ЭО – 4112А.

Схема разработки траншеи экскаватором торцевой проходкой изображена на рисунке 4.

Lп – длина рабочей передвижки экскаватора

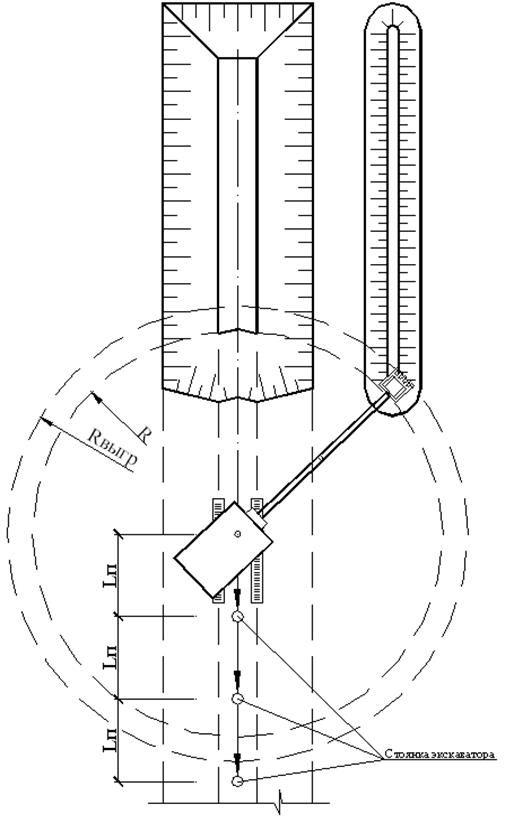

Рисунок 4 – Схема разработки траншеи экскаватором торцевой проходкой
