Баланс пара и питательной воды

Для того, чтобы рассчитать ПВД с целью определить расходы пара на них, в начале необходимо определить поток питательной воды, который проходит через ПВД. Определение расходов питательной воды начинается с определения расходов пара.

При определении расхода пара из котла в относительных величинах необходимо учесть, что между котлом и турбиной часть пара теряется за счет протечек этого пара через штоки клапанов.

Принимаем расход пара на турбину известной величиной с обозначением D0.

Расход пара на утечки примем DокУТ=0,008D0.

Расход пара на концевые уплотнения примем DКУ=0,005D0.

Расход пара на основные эжекторы примем DЭж=0, т.к. для данного энергоблока используются водяные эжекторы.

Тогда расход пара из котла составит:

DК= D0 + DокУТ + DКУ + DЭж=(1+0,008+0,005+0)D0=1,013D0.

Количество добавочной воды должно компенсировать утечки в цикле DокУТ и утечки в тепловой сети DтсУТ. Утечки в тепловой сети (при закрытой системе теплоснабжения) составляют 1%. Определим их величину.

,

где Qб=10 Гкал/час (11,63 МВт) – нагрузка тепловой сети (по заданию), СВ=4,19 кДж/(кг·°С) – теплоёмкость воды, tпр и tобр – температуры прямой и обратной сетевой воды (130°С и 70°С соответственно).

;

Следовательно,

DтсУТ=0,01WСВ=0,4626 кг/с.

Количество добавочной воды

Dдоб = DокУТ + DтсУТ = 0,008D0+0,4626 кг/с.

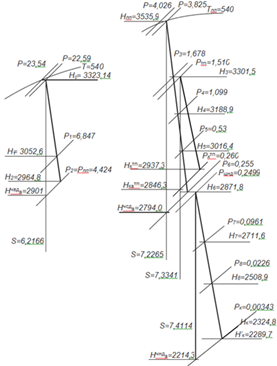

Рис. 3.2 - Процесс работы пара в главной турбине и турбоприводе
