Расчёт осадки фундамента во времени

Осадку, происходящую за определённое время, определяем по формуле 3.14.

Путь фильтрации воды при двухсторонней фильтрации составит:

h=0.5H=0.5x6.0 =3.0м.

Определяем коэффициент фильтрации грунта для слоистого основания по формуле 3.15:

Определяем коэффициент консолидации по формуле 3.16…3.19:

.

Определяем значение показателя Т по формуле 3.20:

.

Полученные данные сводим в таблицу 3.2.2.

Таблица 3.2.2 К расчёту осадки фундамента во времени

U

Kt

t= T×Kt

St = U × S, см

0,1

0,02

0.00006

0.346

0,2

0,08

0.00023

0.692

0,3

0,17

0.00049

1.038

0,4

0,31

0.00089

1.384

0,5

0,49

0.00141

1.730

0,6

0,71

0.00204

2.076

0,7

1,00

0.00287

2.422

0,8

1,40

0.00402

2.768

0,9

2,09

0.00601

3.114

0,95

2,80

0.00805

3.287

Используя полученные данные, строим зависимость осадки во времени – рис.3.2.4.

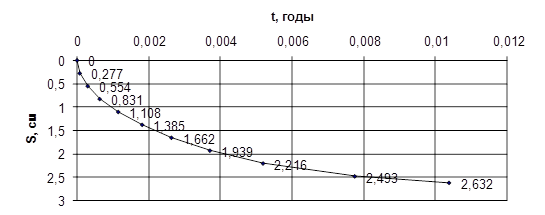

Рисунок 3.2.4. Построение зависимости осадки во времени
