Наблюдения за осадками сооружений

Страница 2

Гидронивелирование обеспечивает такую же точность, как и геометрическое нивелирование, но применительно к наблюдениям за осадками позволяет создавать стационарные автоматизированные системы с дистанционным съемом информации.

При использовании гидростатического нивелирования применяют различные системы, конструкция которых зависит от условий проведения работ, требуемой точности и от способа измерения положения уровня жидкости относительно отсчетных индексов измерительных сосудов.

Простейшая система, используемая на гидротехнических сооружениях (рис. 4), состоит из отрезков металлических труб, уложенных на стержнях, заделываемых в стену. Отрезки труб соединяются между собой шлангами. Над трубой в точках, между которыми систематически определяются превышения, в стену закладываются марки с посадочными втулками для переносного измерителя. При измерениях измеритель вставляется во втулку марки. Вращением микрометренного винта измерителя добиваются контакта острия штока с жидкостью, о чем свидетельствует загорание сигнальной лампочки. В этот момент берется отсчет по барабану микрометра. При привязке гидростатической системы к опорной нивелирной сети на марку вместо измерителя устанавливается нивелирная рейка. Существуют автоматизированные системы гидростатического нивелирования, в которых измерение положения уровня жидкости в сосудах определяется автоматически с помощью электрических или оптико-электронных датчиков.

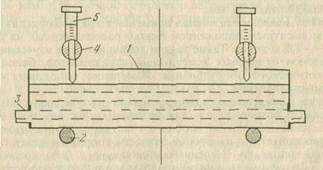

Рис.4. Стационарная гидростатическая система:

1 – отрезок металлической трубы;

2 – стержень; 3 – шланг; 4 – марка; 5 - измеритель

Применение гидродинамического нивелирования позволяет расширить диапазон измерений и значительно упростить процесс автоматизации наблюдений за осадками. Система гидродинамического нивелирования с поршневым устройством СГДН – ПУ (Армения), состоит из сообщающихся между собой рабочих сосудов с жидкостью, устанавливаемых в определенных точках. В каждом рабочем сосуде имеется игольчатый шток, связанный проводом с блоком управления и регистрации (БУР). Сосуды сообщаются также с поршневым устройством. При равномерном перемещении с помощью электродвигателя поршня вниз и поршневом устройстве жидкость в рабочих сосудах равномерно поднимается. При этом в БУРе специальный счетчик определяет перемещение поршня от начала его движения до момента контакта игольчатого штока с поверхностью поднимающейся жидкости в каждом рабочем сосуде. Поршень опускается до тех пор, пока со всех рабочих сосудов не поступил сигнал о контакте. Разность замеров между циклами измерений будет соответствовать осадке определяемых точек. Система позволяет выполнять измерения со средней квадратической ошибкой порядка 0,1 мм.

Способ микронивелирования применяют при наблюдениях за взаимным высотным положением близко расположенных на расстоянии 1 – 1,5 м точек. Такие задачи возникают при изучении осадок и наклонов отдельных конструкций: фундаментов, балок, ферм, технологического оборудования. Измерения выполняют с помощью микронивелира.

Фото – и стереофотограмметрический способы предусматривают применение фототеодолита для фотосъемки исследуемого объекта. Определение деформаций вообще и в частности осадок этими способами заключается в измерении разности координат точек сооружения, найденных по фотоснимкам начального (или предыдущего) цикла и фотоснимках деформационного (или последующего) цикла.
