Расчет прочности наклонного сечения балки покрытия

Расчет сводится к проверке условий трещиностойкости:

Здесь - приращение ширины раскрытия от действия кратковременных нагрузок;

- ширина продолжительного раскрытия трещин.

Предельно допустимые значения , , указаны в табл. 2 СНиПа.

Параметры , , и , рассчитывают по следующему алгоритму:

При определении принимают М=М н ; φе=1; ν=0,45.

При определении принимают М=Мдлн ; φе=1; ν=0,45.

При определении принимают М=Мдлн ; φе=1,6-15; ν=0,15.

;

;

;

;

;

;

;

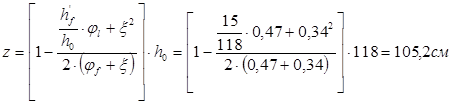

Плечо внутренней пары сил ф-ла (166,)[1]

Напряжения в растянутой арматуре ф-ла (147), [1]

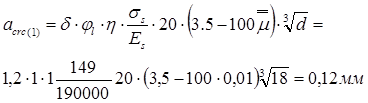

Вычисляем ширину раскрытия трещин: [1, п.4.14]

(ф. 144)

;

;

;

;

;

;

;

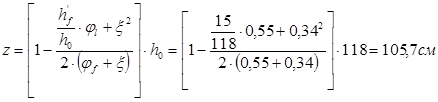

Плечо внутренней пары сил ф-ла (166,)[1]

Напряжения в растянутой арматуре ф-ла (147), [1]

Вычисляем ширину раскрытия трещин: [1, п.4.14]

(ф. 144)

;

;

;

;

;

;

;

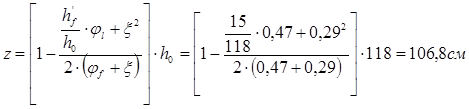

Плечо внутренней пары сил ф-ла (166,)[1]

Напряжения в растянутой арматуре ф-ла (147), [1]

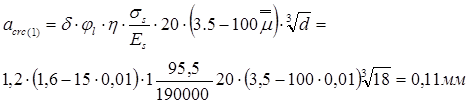

Вычисляем ширину раскрытия трещин: [1, п.4.14]

(ф. 144)

7. Мероприятия по обеспечению прочности и трещиностойкости опорного участка

Согласно п. 5.58 СНиПа у торцов балки предусматривают дополнительную ненапрягаемую арматуру, т. к. напрягаемая продольная арматура сосредоточена у нижней грани. Площадь сечения одного стержня поперечной арматуры класса А-III равна:

,

где n – число стержней (4 или 6), надежно закрепленных приваркой к опорным деталям.

Принимаем стержень Ø10мм, Аs=0,785см2.

У концов балки устанавливают дополнительную косвенную арматуру (сетки или хомуты с шагом 5 – 10 см, охватывающие все напрягаемые продольные стержни) на длине участка не менее 0,6 lp=21,6см и 20 см (п. 5.61).

0,6*lp =0,6*25,4=15,2<20 см, то Принимаем длину участка равной 20см.
