ПН-профиль с гладкими полками; 2 — стальной швеллерообразный
ПС-профиль с гофрированными полками; 3 — стальной ПП-профиль с фигурной полкой; 4 — алюминиевый перфорированный ПУпрофиль уголкового сечения для укрепления уголков и откосов
Обычно, фирма «Кнауф» изготавливает профили с теми размерами, что указаны в вышеприведенной таблице, но можно и заказать их с другими размерами. При этом максимальная длина не должна быть выше 6 м, а минимальная не меньше 500 мм.
Для защиты от коррозии фирма использует для изготовления профилей только оцинкованную сталь. Это дает возможность не применять дополнительную изоляцию на местах разрезов профилей. Стоечные и направляющие профили имеют гофрированные стенки. Это придает им жесткость и позволяет использовать герметики вместо ленты «Дихтунгсбанд».
Крепежные изделия.
Они предназначены для крепления металлических профилей (деревянных брусков), а также гипсокартонных плит к строительным конструкциям здания. К крепежным изделиям относятся:
дюбели;
анкеры;
винты (саморезы и шурупы).
Гвозди и винты в стенах из бетона, кирпича, гипса и других подобных материалов часто не могут нести большой нагрузки, потому что последние крошатся при закручивании винта в заранее высверленное отверстие или при забивании гвоздя. Кроме того, если крепление производится к деталям из ДСП, металлическим или пластмассовым профилям, а их прочность недостаточно велика, то винт, на который чтото подвешено, может вырваться с материалом основы.
В настоящее время практически все специалистыстроители используют для крепления строительных элементов дюбели, изготовленные из различных материалов. Раньше вместо дюбелей применялись деревянные пробки, в которые затем вкручивались шурупы. Но со временем изза разности влажности воздуха пробки высыхали или даже разрушались и вся конструкция могла просто рухнуть. С дюбелями такого не происходит. Как правило, они изготавливаются из полимерных материалов, в отверстии зажимаются распорной силой, возникающей при вкручивании шурупа.
Поскольку дюбелей изготавливается множество, то это дает возможность произвести любое крепление в процессе облицовки гипсокартонными листами. Например, каркас к строительным конструкциям крепят с помощью полипропиленовых или нейлоновых дюбелей.

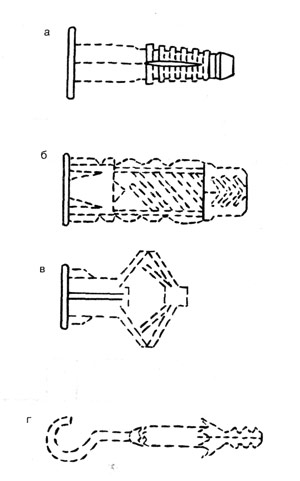

Рис. Дюбели: а — универсальный полипропиленовый четырехсегментный дюбель; б — нейлоновый дюбель; в — дюбель для гипсокартона; г — крючок с дюбелем
Если от строительной конструкции требуется повышенная прочность, используются металлические дюбели. При устройстве подвесных потолков обычно берутся крючки с дюбелем, на которые впоследствии подвешиваются металлические профили. При закреплении на гипсокартонных панелях декоративных элементов используются дюбели для гипсокартона. Отличительной особенностью такого рода дюбелей является головка, которая раскрывается при забивании в панель и прочно удерживает подвешиваемый на него элемент.
В конструкциях из легких материалов при сверлении рекомендуется использовать шаблоны, которые нетрудно изготовить. Для этого нужно взять обрезок доски из прочной древесины и нарисовать на одной из его сторон крест. В центре креста просверлить отверстие, которое в дальнейшем будет использоваться как направляющая и диаметр которого должен совпадать с требуемым диаметром отверстия в стене. При сверлении этот шаблон прижимают к стене из легких материалов. С помощью креста можно точно установить шаблон на месте, в котором нужно проделывать отверстие. Благодаря направляющему шаблону можно получить исключительно точное отверстие, в то время как без него сверло способно отклониться от желаемой оси. При использовании дрели следует работать с малым числом оборотов.
Правильный выбор длины винта, вкручиваемого в деталь, производят следующим образом. Если прикрепляемые конструкции должны примыкать вплотную к несущему остову и дюбель не должен выступать, то длина винта должна быть равна сумме длины дюбеля, толщины прикрепляемых деталей и диаметра винта. Винт ни в коем случае не может быть короче, скорее он может быть длиннее, что даже предусматривается при просверливании глухих отверстий, которые делают на 2—3 мм глубже, чем того требует глубина дюбеля.
