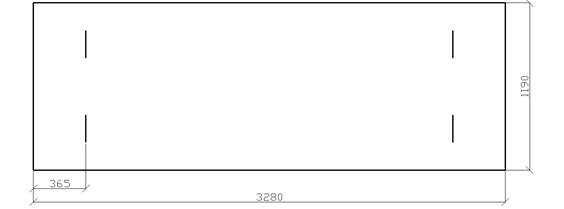

Плита армируется 4 монтажными петлями расположеными на растоянии 365 мм от торцов панели.
1. Определяем изгибающий момент с учетом пластических деформаций
=6.2475·0.365/2=0.416кН;
2. Определяем коэффициент
0.416∙103/1∙13.3∙106∙0.22∙1.16=0.00067
3. Определяем коэффициент о:
=1-
=0.00067
4. Определяемкоэффициент
:
=
=0.59;
Где
0.744
Проверяем условие
5. Определяем необходимое количество арматуры на восприятие отрицательного момента
As=
0.013см2
Принимаем диаметр стержней монтажной арматуры 3мм.
Определение предварительных размеров поперечных сечений элементов для
выбранного оптимального варианта перекрытия
Толщину плиты принимаем hs =80 мм. Высоту второстепенной балки подбираем по конструктивным требованиям из условий жесткости: hsb =(1/12 ¸ 1/20) lsb = (1/12 ¸ 1/20). 60 ...
Построение эпюр изгибающих моментов и поперечных сил
Статический расчет второстепенной балки выполняется с учетом перераспределения усилий в стадии предельного равновесия конструкции. Рисунок 3.2 - Расчётная схема второстепенной бал ...
