Геометрические размеры многопустотной плиты перекрытия

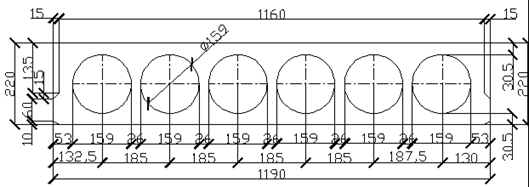

Рисунок 1.3 - Геометрические размеры многопустотной плиты перекрытия

Приведенное сечение плиты имеет следующий вид:

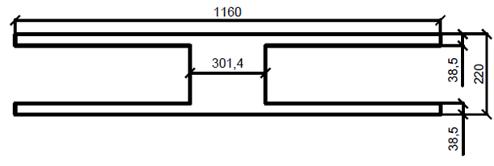

Рисунок 1.4 - Приведенное сечение плиты

Принимаем

где с – расстояние от наиболее растянутой грани до сечения до центра тяжести рассматриваемой арматуры.

Приведение сечения плиты к двутавровому осуществляется путем вычитания суммы ширины квадратных пустот, эквивалентных по площади круглым (а=0,9 d). Поэтому рабочая высота сечения:

Минимальный размер защитного слоя продольной арматуры согласно классу по условиям эксплуатации ХС1=25мм. В проекте принимаем а=32 мм.

Расчетное сечение для расчета по I-ой группе предельных состояний будет иметь следующий вид:

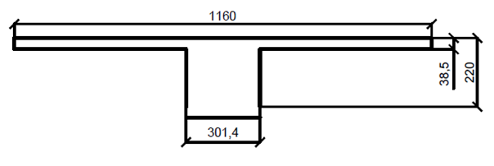

Рисунок 1.5 - Расчетное сечение для расчета по I-ой группе предельных состояний
