На рис. 5 представлена мозаика напряжений по Мх для плиты перекрытия.
На рис. 6 представлена мозаика напряжений по Му для плиты перекрытия
На рис. 7 представлена мозаика перемещений по Z для плиты перекрытия

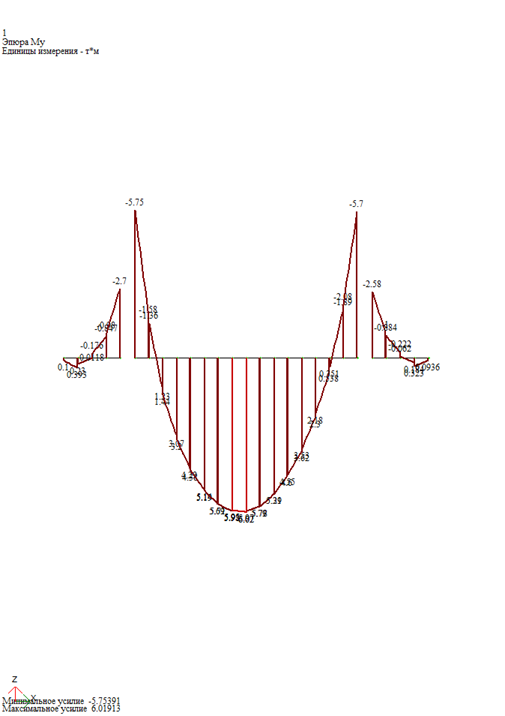

На рис. 8 представлена мозаика напряжений по Му для балок.
Рис. 8. Эпюра Му в балках
На рис. 9 представлена мозаика поперечной силы Qz для балок.
На рис. 10 представлена мозаика напряжений по Му для колонн.
На рис. 11 представлена эпюра напряжений по Мz для колонн.
На рис. 12 представлена мозаика усилий N для колонн.
Максимальные изгибные усилия от воздействия суммарных вертикальных расчетных нагрузок равны:
– в плите перекрытия Мх= -3,48 т/м Мy= -5,71 т/м
– в балках Мy= 6,019 тм
– в колоннах Мy = 7,13 тм (колонна 30х30 см)
Мz = -5,29 тм (колонна 30х30 см)
Максимальные вертикальные нормальные напряжения от воздействия суммарных вертикальных расчетных нагрузок равны:
– в колоннах N= – 41,2 т колонна (30х30 см)
Таблица 2. Результирующая таблица М, N, Q.
Несущий элемент |
М |
N |
Q |
Плита перекрытия |
Мх= -3,48 т/м Мy= -5,71 т/м | ||
балка |
Мy= -6,019 тм |
Qz = 10,99 т | |
колонна |
Мy = 7,13 тм Мz = -5,29 тм |
N = – 41,2 т |
