Определение глубины заложения

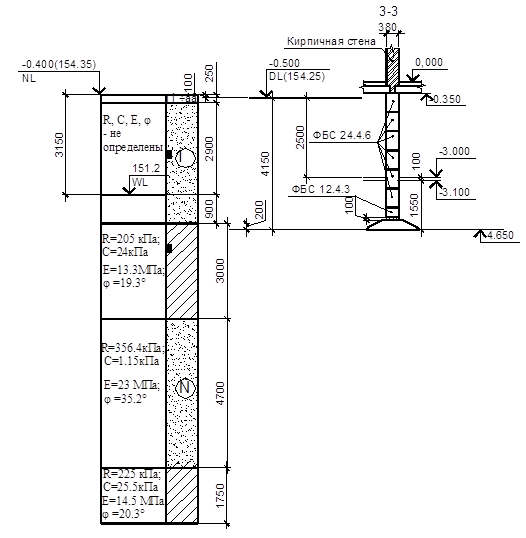

Рисунок 3.2.1 Определение глубины заложения

1. Глубина заложения фундаментов для отапливаемых сооружений из условия недопущения морозного пучения грунтов основания должна назначаться для фундаментов внутренних стен независимо от расчетной глубины промерзания.

2. Принимаем заглубление в несущий слой на 0.2м.

3. Принимаем верхний обрез фундамента на отметке -0.350.

Высота фундамента составит: 6 стеновых блоков высотой 0.6м, 1 стеновой блок высотой 0.3м, монолитный пояс высотой 0.1м, фундаментная плита высотой 0.3м.

Нф=0.6×6+0.3+0.1+0.3=4.3м.

Подошва фундамента находится на отм. -4.650м, т.е. глубина заложения составит:

df = 4.65 – 0.5 = 4.15м.
