Армирование фундамента

Фундамент выполняем из бетона класса С 16/20.

Толщина защитного слоя бетона для рабочей арматуры подошвы фундаментов принимается равной 80 мм. Армирование подколонника осуществляем пространственными самонесущими каркасами, собираемыми из плоских сеток С3.

Поперечное армирование подколонника осуществляем в виде сеток С2, расстояние между которыми не более четверти глубины стакана (0.25d = 0.25×0.65 =0.1625мм) и не более 200мм.

Принимаем шаг сеток 150мм и количество 5шт. Диаметр арматуры сеток должен быть не менее 8мм и 0.25d продольной арматуры. Принимаем 4Ø8 S240. Армирование подошвы фундамента осуществляем сварной сеткой из арматурной стали класса S400 - в продольном и поперечном направлении Ø10 S 400 с шагом 200мм. Арматурная сетка С1 устанавливается с защитным слоем 35мм. Продольная арматура 4Æ12 S400 стенок стакана устанавливается внутри ячеек сеток поперечного армирования.

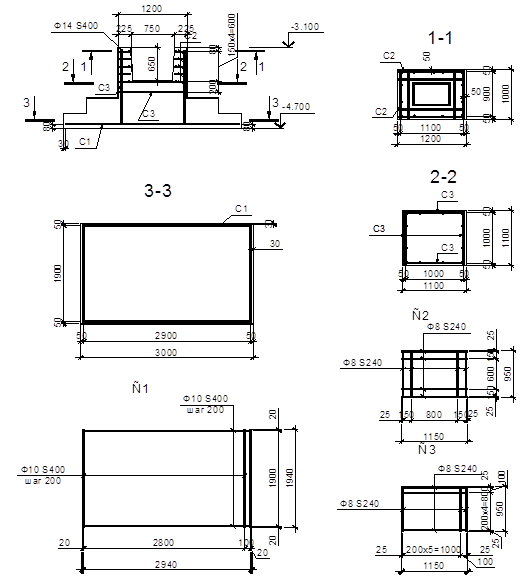

Рисунок 3.1.5 Фундамент монолитный (арматурный чертеж)
