Расчет сварных швов крепления планок-упоров к уголкам распорок

Толщина упорных планок принимается равной 15мм. Из условия полного использования прочности сечения уголка на сварные швы передается усилие.

Nш = RyAy = 220·9.38·10-1 = 206.4 кН.

Так как из условия размещения сварных швов ширины d=25см упорных планок оказалось недостаточной, принимаем d=30см.

Усилие Nш с уголка и с дополнительной планки, приваренной в плоскости полки уголка, передается на упорную планку через угловые швы №1 и №2.

Суммарная длина угловых сварных швов №1 и №2:

4

где кf = 1.2·t = 1.2·0.6 ≈ 7мм.

Расчетная длина шва №2 приходящегося на 1 уголок:

lш2 = 0.5(26-1) = 12.5м

Требуемая длина шва №1: lш1 = lw - lш2 = 23,4 – 12.5 + 1 = 11,9 cм.

Принимаем шов длиной 12см.

Высота дополнительной планки определяется из условия равнопрочного стыкового шва крепления дополнительной планки к уголку и углового шва №2.

Усилие в шве №2: Nш2 = βfkfRwflw = 0.7·0,7·10-2·180·103 ·12.5·10-2 = 110,3кН

Определяем высоту дополнительной планки из условия работы шва встык на срез:

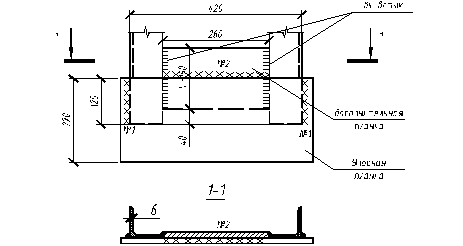

Рис 13 – К расчету сварных швов.
