Конструкции знаков

Геодезический знак, предназначенный для установки в песчаных, суглинистых и глинистых грунтах сезонного промерзания, должен состоять из двух частей: якоря, обеспечивающего устойчивость знака, и верхней части, несущей точку (марку) с известными координатами, или точку (репер) с известной высотой. Близкое расположение марки (репера) к поверхности земли облегчает пользование знаком.

Якорь может представлять собой или бетонный монолит, или бетонную плиту массой около 100…150 кг, с которой жестко соединяется верхняя часть знака. Верхняя часть знака обычно состоит из металлической трубы диаметром 6…8 см, в верхнем срезе которой жестко закреплена марка, фиксирующая положение центра или репера, рис. 3.1. Марка закрывается чугунным колпаком с крышкой.

На незастроенных территориях или где невозможна закладка стенного знака и при близком расположении скальных пород (глубина до 0,8 м) устанавливают марки, конструкции которых приведенные на рис. 3.2. Для их устройства в скале делают небольшое углубление, в котором цементируют марку. Над маркой на бетонной подушке устанавливают бетонный монолит в виде усеченной четырехгранной пирамиды. Высота монолита назначается такой, чтобы марка, вбетонированная в его верхнее основание, оказалась на уровне поверхности земли. Верхняя и нижняя марки должны находится на одной вертикали.

В условиях застройки для закрепления геодезических сетей используют центры, которые «пристреливают» или закрепляют к стене или цоколю здания, рис. 3.3, 3.4.

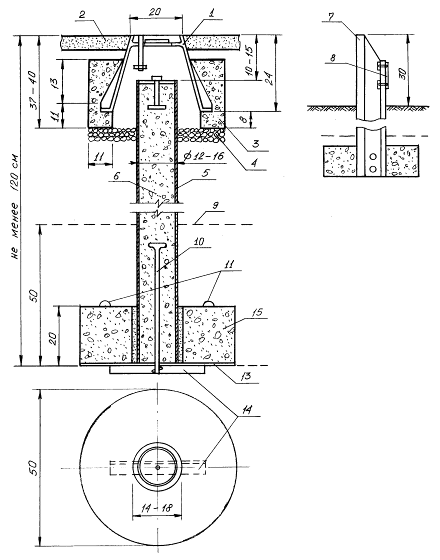

Рис. 3.1. Центр пункта триангуляции, трилатерапии и полигонометрии 2, 3, 4-го классов, устраиваемый в городских условиях

Рис. 3.2. Центр пункта триангуляции, трилатерации, полигонометрии, устраиваемый в скальных грунтах.

1 – бетонный монолит; 2 – скальный грунт;

3 – бетонная подушка; 4 – бетонная плита.

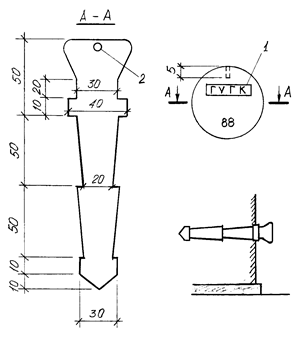

Рис. 3.3. Стенной знак пункта полигонометрии 2 – 4-го классов.

1 – начальные буквы наименования организации, проводящей геодезические работы; 2 – отверстие для установки визирного приспособления.

Рис. 3.4. Стенной знак пункта полигонометрии 2 – 4-го классов и 1-го и 2-го разрядов.

1 – отверстие Æ 2 мм; 2 – начальные буквы организации (Главное Управление Геодезии и Картографии); 3 – стакан из малоуглеродистой стали; 4 – номер знака; 5 – дюбель-гвоздь.

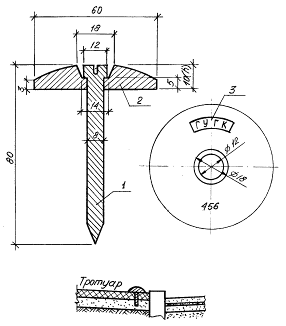

Рис. 3.5. Наземный рабочий центр

1 – дюбель-гвоздь; 2 – шаровый диск; 3 – начальные буквы названия организации, установившей знак.

Наземные рабочие центры геодезических сетей закрепляют путем их «пристреливания» к дорожному покрытию или обетонирования в местах без твердого покрытия, рис. 3.5.
