Определение сечений арматуры плитной части фундамента

Определяем количество рабочей арматуры вдоль длины подошвы в плоскости действия момента сразу на всю ширину подошвы. Вычисляем эксцентриситет:

При вычислении эксцентриситета применено более невыгодное в данном случае третье сочетание нагрузок, так как pl max3 = 334,2 кПа > рl max4 = 301,2 кПа.

Сечение 1-1:

Площадь арматуры класса A-400 при Rs = 355 МПа

Сечение 2-2:

Из двух значений Аslj выбираем наибольшее Аsl = 16,8 см2.

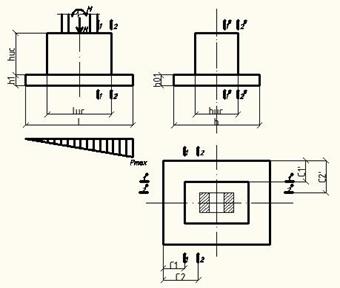

Рис.4.3 Расчетные схемы для определения арматуры внецентренно нагруженного фундамента.

назначаем шаг рабочих стержней 200 мм. На ширину подошвы b = 2,7 м укладывается 2,7/0,2 = 13 стержней. Расчетный диаметр одного стержня

Принимаем диаметр dl = 14мм.

Определяем количество рабочей арматуры вдоль ширины подошвы из плоскости действия момента; сразу на всю длину подошвы. При вычислениях используем третье сочетание нагрузок, поскольку в данных расчетах это сочетание более невыгодно рl max3 = 334,2 кПа.

Сечение 1'-1':

Сечение 2'-2':

При шаге 200мм на всю длину подошвы = 3,0 м укладывается 3,0/0,2 = 15 стержней арматуры. Расчетный диаметр одного стержня

Принимаем диаметр db = 12 мм для выполнения условия армирования.

При шаге 200мм на всю длину подошвы b = 2,4 м укладывается 2,4/0,2 = 12 стержней арматуры. Расчетный диаметр одного стержня

Принимаем диаметр db =14 мм.

Марку сетки подошвы фундамента записываем следующим образом:

где 1С - обозначение сетки с рабочей арматурой в двух направлениях:

- диаметр продольных и поперечных стержней с указанием класса арматурной стали;

295х235 - ширина и длина сетки, см.
